BioRenderの「あのイラスト」
医学論文やプレゼンで見る、あれがBioRender。
BioRenderスタイルの特徴
1
フラットな配色
3D風じゃない
2
均一な太さ
アウトラインの線幅を揃える
3
落ち着いた配色
ティール、コーラル、ライトブルー、グレー
4
影・テクスチャなし
5
白背景
6
統一された矢印
矢印スタイルを揃える
これを無料で作りたい。NanoBanana Proでいけます。

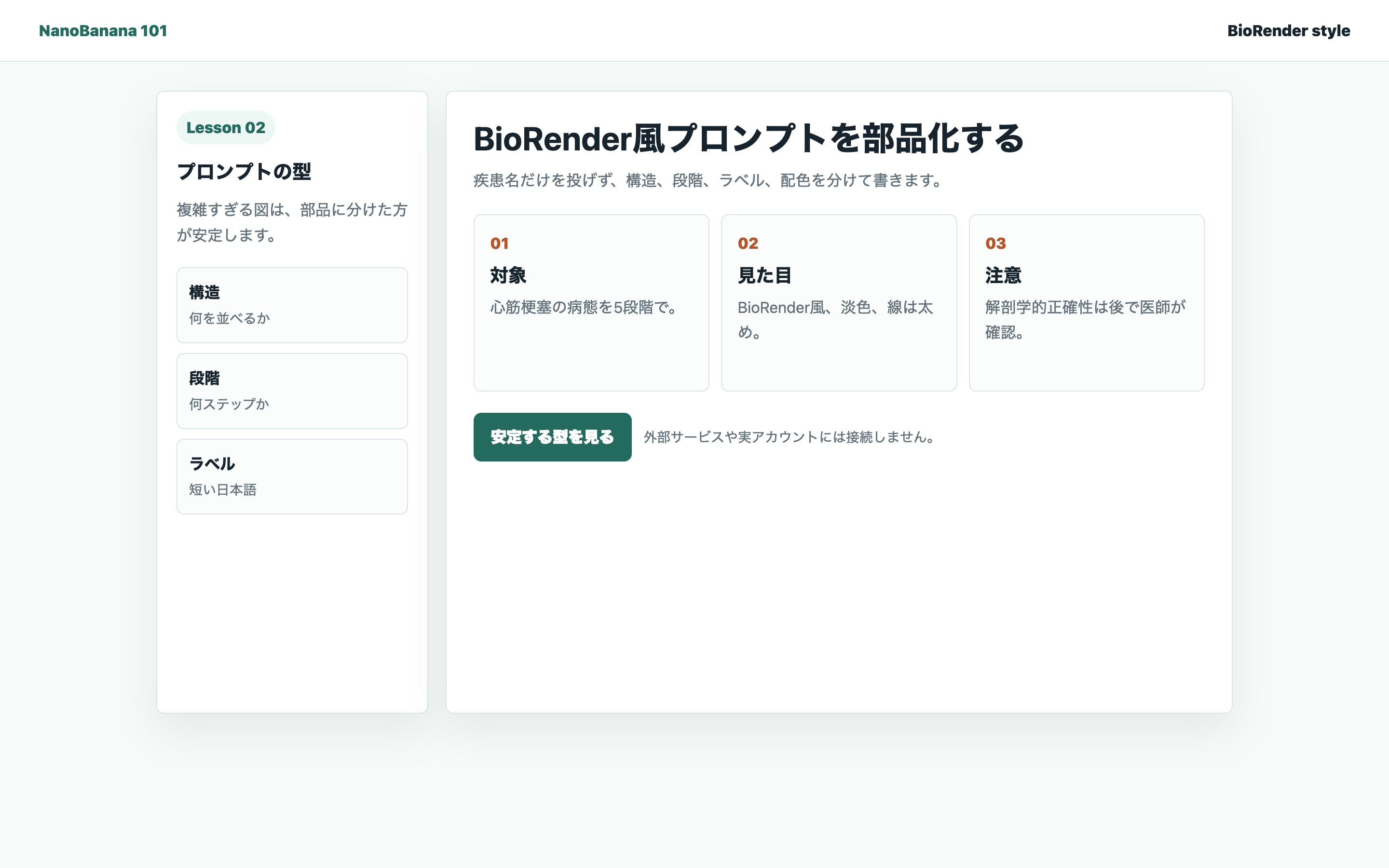

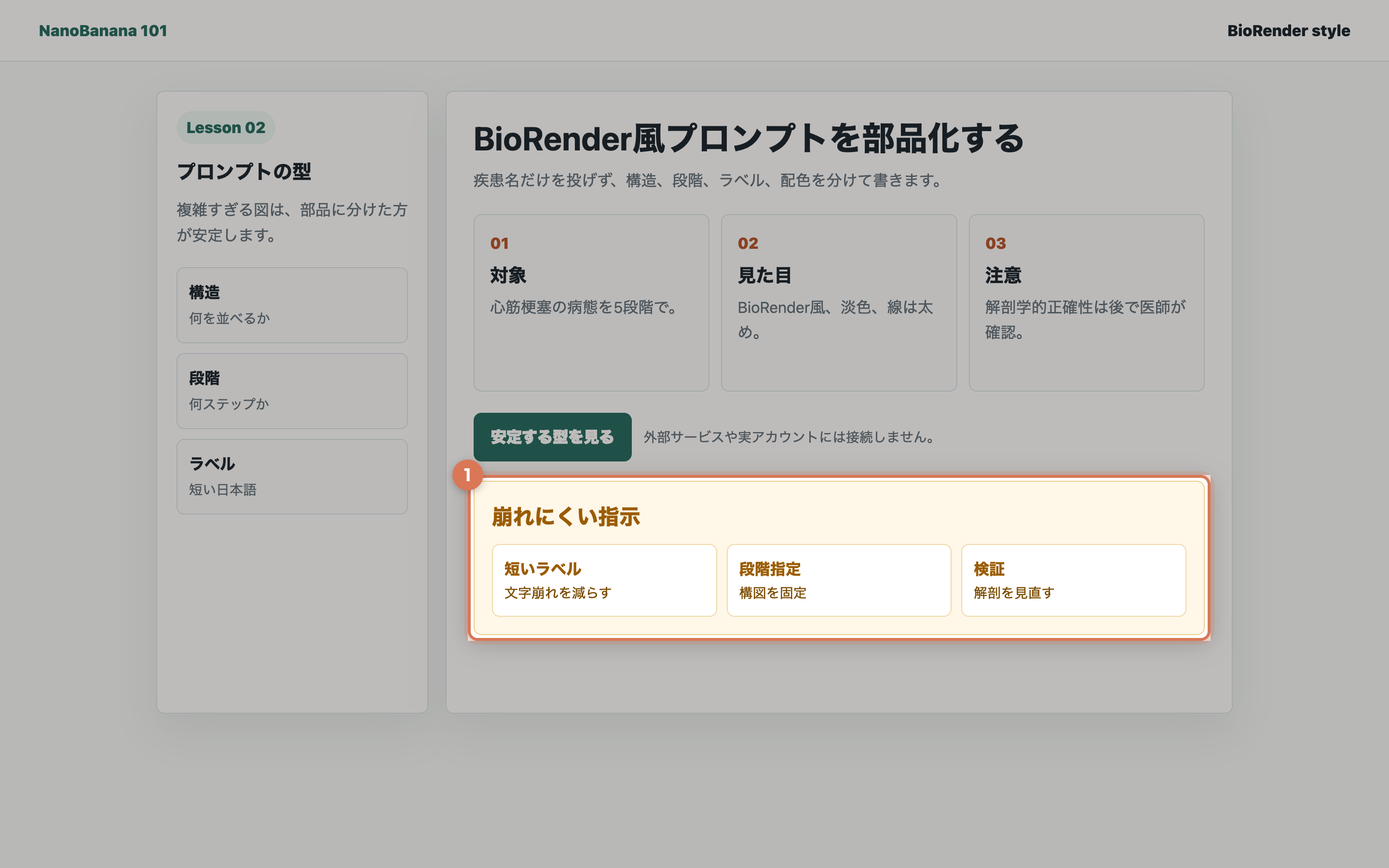

プロンプトの型
コピペして使える基本形:
書き換えて使うテンプレート
Create a professional BioRender-style [illustration/diagram] showing [主題].
[レイアウト: horizontal/vertical, left to right/top to bottom].
[ステップや構成要素の具体的な記述].
Clean vector style, consistent line weights.
[矢印の色] arrows showing [progression/flow/connection].
White background.
Color scheme: [具体的な色の指定].英語で書くほうが安定する。日本語のラベルを入れたい時は、後述の方法で。
実例1: 心筋梗塞の病態（5段階）
Create a professional BioRender-style medical illustration showing
the pathophysiology of myocardial infarction. The image should show
a clear progression from left to right:
1) Normal coronary artery and healthy heart muscle with pink color,
2) Coronary artery occlusion with a red blood clot blocking the vessel,
3) Myocardial ischemia shown as pale/white tissue,
4) Myocardial necrosis shown as dark damaged tissue,
5) Decreased cardiac function with weakened heart contraction.
Use clean, simple vector-style illustrations with consistent line weights.
Include blue arrows showing the progression between stages.
White background. Color scheme: healthy tissue in pink/red,
ischemic tissue in pale blue/white, necrotic tissue in dark purple/gray,
blood vessels in red, arrows in blue. High resolution, medical illustration style.コツ: 左→右の時系列で5ステージを並べ、色のグラデーションで状態を表現する（pink → pale → dark）。
実例2: 細胞シグナル伝達
入力例
Create a professional BioRender-style illustration of a cell signaling
pathway. Show a cross-section of a cell membrane with extracellular space
above and cytoplasm below. Left to right flow:
1) Extracellular ligand (small green molecule) approaching cell surface,
2) Ligand binding to membrane receptor (blue transmembrane protein),
3) Receptor activation shown with conformational change (orange glow),
4) Intracellular signaling cascade with 3-4 proteins in sequence
(purple, pink, yellow spheres) connected by arrows,
5) Final protein entering nucleus (large circular structure with DNA
inside in blue),
6) Gene transcription activation shown with DNA unwinding and mRNA
production (red strand).
Clean vector style, consistent line weights, professional color coding:
membrane in beige/tan, proteins in distinct bright colors, arrows in black.
Include small labels: 'Ligand', 'Receptor', 'Signal Cascade', 'Nucleus',
'Gene Expression'. White background.コツ: 細胞膜を境界に上下分け、左→右で流れを作る。各タンパク質に別の色を指定して識別しやすく。
実例3: がんの進行ステージ
入力例
Create a professional BioRender-style illustration showing cancer
progression stages from normal tissue to metastasis. Horizontal layout
from left to right showing 5 stages:
1) Normal Tissue: organized pink cells in regular arrangement,
2) Hyperplasia: slightly increased cell number, still organized,
3) Dysplasia: irregular shapes and sizes, darker pink with purple cells,
4) Carcinoma in situ: dark purple abnormal cells breaking through
basement membrane (thin line),
5) Invasive Cancer & Metastasis: large mass of purple cancer cells,
blood vessel nearby, cancer cells entering bloodstream.
Blue arrows between stages. Clean vector illustration,
color progression from healthy pink to diseased purple.
Include labels for each stage. White background, oncology textbook style.コツ: 色を「正常=ピンク → 異常=紫」のグラデーションで統一。基底膜のような構造的ディテールも明示的に指定します。
うまくいかない時の対処
よくある失敗と対処
1
画像が複雑すぎる
ステップ数を減らす。5段階→3段階にすると安定する
2
ラベルが崩れる
「Include small labels:」の後にラベルテキストをリストで明示
3
スタイルが安定しない
毎回同じキーワードを入れる（consistent line weights等）
4
解剖学的に不正確
99.8%に誤りという報告あり[1]。生成したら必ず医師の目で確認
日本語ラベルが欲しい場合:
Include labels in Japanese: "正常", "閉塞", "虚血", "壊死"
スタイルを安定させるキーワード:
consistent line weights, clean vector style,
no photorealistic textures, no shadows
不正確な部分はPhotoshopやCanvaで修正するか、再生成する。
注意
臨床判断には使わない
NanoBananaで作った解剖図は教育用・プレゼン用。臨床判断や患者への誤解を招くレベルの不正確さが残る可能性があります。
必ず自分で検証してから使う。
参考文献
- PMC12547223. AI-generated images for hand surgery patient education. 2025.
